槽式配线电缆桥架

暂无价格
收藏
  • 商品说明

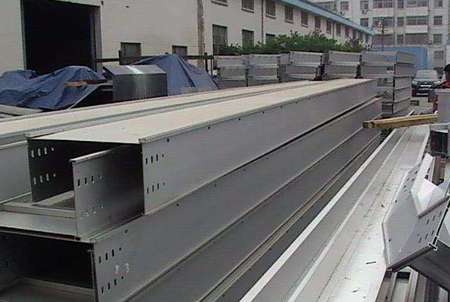

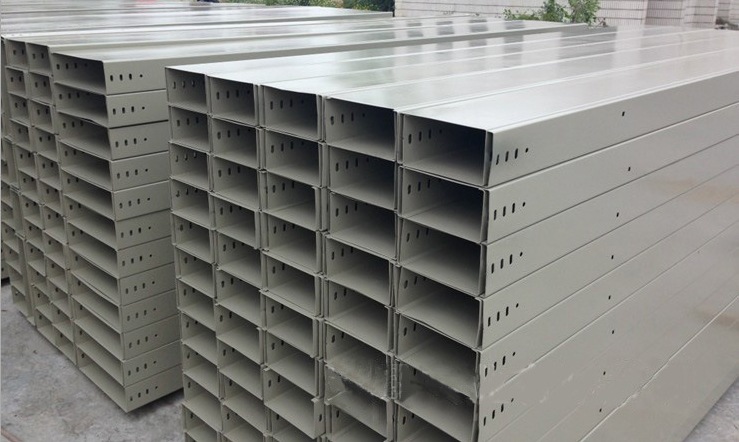

  钢质槽式电缆桥架是用钢板弯制而成的槽式部件,其概念上与盘架的区别是高、宽比不同,盘架浅而宽,槽式电缆桥架具有一定的深度和封闭性。

  一、产品介绍

  槽式电缆桥架是一种全封闭型电缆桥架,屏蔽电缆干扰及能防护重腐蚀环境中电缆。


  二、技术参数

  槽式桥架规格可根据客户要求定制100x50,150x75,200x100,250x125,300x150,100x200,500x200,600x200,800x200mm。

  槽式桥架重量=200*100桥架总长乘以1.2厚200*100桥架的理论重量。

  三、产品优势

  结构轻、造价低、施工简单、配线灵活、安装标准、外形美观,一般可以在建筑物内部独立架设、也可以附设在各种建筑物和管廊支架上,因此根据地理环境或者安装环境的不同,电缆桥架的选择也具有针对性。但是每一类槽式桥架报价具体情况都是各不相同的。

  四、产品结构

  1、户内支、吊短跨距一般采取1.5-3m。户外立柱中跨距一般采取6m。

  2、非直线段的支、吊架配置就遵循以下原则。当桥架宽度300mm时,除符合下述条件外,在非直线段中部还应增设一个支、吊架。

  3、桥架多层设置时层间中心距为200,250,300,350mm。

  4、桥架直线段每隔50m应予留伸缩缝20-30mm(金属桥架)。


  五、产品作用

  1、桥架系统应具有可靠的电气连接并接地(只对金属桥架)。

  2、当允许利用桥架系统构成接地干线回路时应符合下列要求。桥架端部之间连接电阻应不大于0.00033欧姆,接地孔应清除绝缘涂层。在1KV及以下中性点直接接地系统中,受电设备的接地与系统中性线接地相连。装有处动切断供电装轩时,桥架的级长方向金属横截面积应不小于规定值。

  3、沿桥架全长另敷设接地干线时,每段(包括非直线段)桥架应至少有一点与接地干线可靠连接。

  4、对于振动场所,在接地部位的连接处应装置弹簧圈。
